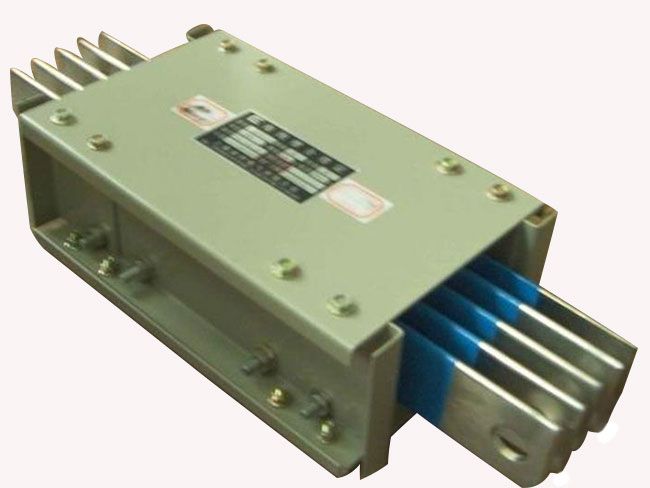

FH防火母线是采用耐高温云母带绝缘材料保证导电母排电气绝缘性能,外壳表面处理采用两层防火涂料进行底喷和面喷,此种防火涂料通过高温火焰幅射后,能生成一层 30~50mm厚的泡沫状保护层,对母线槽外围进行保护,起到隔热作用,保证外壳不直接烧坏。从而确保母线槽系统在发生火灾后正常工作。 本产品在正常条件下电气性能完全等同于普通其它型号母线槽,订货参照FH防火母线槽的技术参数和电流等级。安装结构形式与其它母线槽相同,请予参照选型。
型号说明
技术性能
1.本厂生产的FH型耐火绝缘母线槽符合IEC439-2国际标准,及JB8511-1996空气绝缘母线槽部颁标准和GB/T9978-88建筑构件耐火试验标准的规定。
2.FH型耐火绝缘母线槽使用额定电压为660V以下,频率为50Hz或60Hz。
3.FH 型耐火绝缘母线槽电能在着火30min内,试验电压为1000V,绝缘电阻在10MΩ以上,在着火60min时,绝缘电阻在0.5Ω,试验电压在1000V以上。
4.FH型耐火绝缘母线槽采用双排螺栓连接,性能极为稳定,安装方便,外壳防护等级符合IP40所规定的要求。
5.耐火试验升温曲线图:
