施工工艺标准
1.
电缆(Cable)桥架及附件应采用经过防腐处理(processing)的定型产物,其型号、规格(specifications)应合适设计要求。组合式桥架组合式桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计,又方便生产运输、更方便安装施工,是目前电缆桥架中最理想的产品。桥架支吊架可用圆钢、扁钢、角钢等制作,大型桥架也可以用槽钢建造。支吊架建造完毕后应进行除锈(rust
cleaning),刷防锈漆。
2、
支、吊架建造安装(ān zhuāng):桥架垂直安装时,先把最上面的一个支架固定好,再用线锤在中间线处吊线,下面的支架即可按吊线均匀(jūn
yún)进行固定。桥架水安然装时,可以先把两头的固定好,然后以两端的支架为基准用拉线法均匀设置(set
up)支架。桥架水安然装时,在首段、中间、结尾等适当位置添加防晃支架。支架与预埋铁件焊接固定,焊缝饱满。膨胀(inflate)螺栓固按时,选用螺栓适配,毗连紧固。
3.
当设计无要求时,电缆(Cable)桥架水安然装的支架间距为每隔1.5~3米设置(set up)一个。垂直安装(ān
zhuāng)的支架间距不大于2米。
4.
桥架敷设(to lay)安装(ān

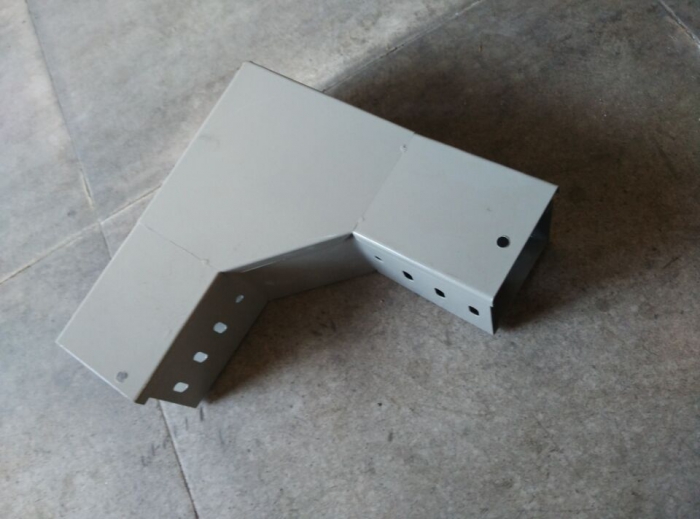

zhuāng):非镀锌(zinc)(galvanization)电缆(Cable)桥架间连接板的两端跨接铜(化学式Cu)芯接地线(别称:避雷线)或编织带,接地线最小截面积不小于4平方毫米,跨接接地线必需跨接在专用接地螺栓(组成:头部和螺杆组成)上。槽式桥架也叫槽式电缆桥架,是一种全封闭型电缆桥架,它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等,重庆电缆桥架,它对控制电缆屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式桥架在公共通道或户外跨越道路段,底层梯级的底部宜加垫板或在该段使用托盘
。大跨距跨越公共通道时,可根据用户要求提高桥架的载荷能力或选用行架。镀锌电缆桥架连接板的两端可不跨接接地线,但连接板的两端部少于2个防松螺帽或防松垫圈的连接直角固定螺栓(dogbolt)。
5.金属电缆桥架及其支架全长不少于2处于接地或接零干线相连接。敷设(to
lay)在竖井内和穿越不同防火(fáng
huǒ)分区的桥架按照设计(Design)要求位置必须有防火隔堵办法。
6.
直线段钢制电缆桥架长度超过30米、铝(Al)合金(熔点660℃)或玻璃(Glass)钢制电缆桥架长度超过15木设有伸缩(伸出和缩进
比喻在一定限度内的变通)节。电缆桥架跨建筑物(building)变形缝处设置(set up)补偿装置。
