电缆桥架总平面布置为什么距离要最短

作者:重庆桥架厂时间:2021-03-03 13:45 次浏览

信息摘要:

电缆(Cable) 桥架 的总平面布置应作到距离最短,经济合理,安全(safe)运行(Windows),并应满足施工安装(ān zhuāng),维修(wéi xiu)和敷设(to lay)电缆的要求。 组合式桥架 组合式桥架只...

    电缆(Cable)桥架的总平面布置应作到距离最短,经济合理,安全(safe)运行(Windows),并应满足施工安装(ān zhuāng),维修(wéi xiu)和敷设(to lay)电缆的要求。组合式桥架组合式桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计,又方便生产运输、更方便安装施工,是目前电缆桥架中最理想的产品。

电缆桥架总平面布置为什么距离要最短

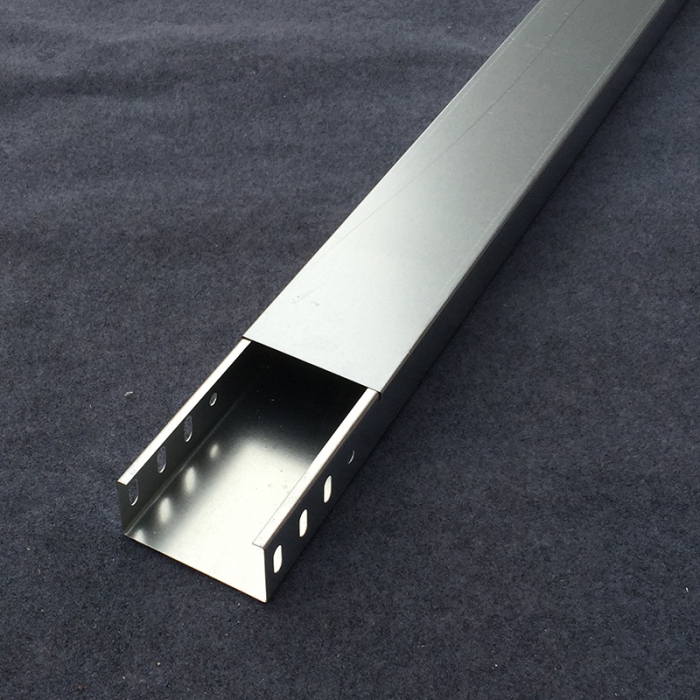

电缆(Cable)桥架应有足够的刚度和强度(strength),对电缆提供可靠的支撑。电缆桥架分为槽式、托盘式和梯架式、网格式等结构,由支架、托臂和安装附件等组成。可以独立架设, 也可以敷设在各种建(构)筑物和管廊支架上,体现结构简单、造型美观、配置灵活和维修方便等特点。
电缆敷设后,电缆桥架的挠度应不大于电缆桥架跨度(释义:泛指距离)的1/200。当电缆桥架的跨度≥6000mm时,其挠度应不大于电缆桥架的跨度的1/150。
电缆桥架应尽可能在建、构筑物(如墙、柱、梁、楼板等)上安装,与土建专业密切配合。
电缆(Cable)桥架与工艺管架共架安装(ān zhuāng)时,电缆桥架应布置在管架的一侧。
电缆(Cable)桥架与各种管道平行架设时,其净距离应满足下列要求:
       电缆(Cable)桥架与一般工艺( technology)管道(Conduit)(如压缩(compression)空气管道等)平行架设时不小于400mm。
       电缆(Cable)桥架与具有腐蚀(释义:指腐烂、消失、侵蚀等)性液体管道平行架设时不小于500mm。
       电缆(Cable)桥架不宜在输送具有腐蚀(释义:指腐烂、消失、侵蚀等)性液体管道的下方或具有腐蚀性气体管道上方平行安装(ān zhuāng)。当无法避免时,应不小于500mm。且其间应用(application)防腐(anticorrosion)隔板隔开。
        电缆桥架与热力(heating power)管道平行架设,热力管道有保温(Heat preservation)层时不小于500mm,无保温层时不小于1000mm。组合式桥架组合式桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架,它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计,又方便生产运输、更方便安装施工,是目前电缆桥架中最理想的产品。
        电缆(Cable)桥架不宜在热力(heating power)管道的上方平行安装(ān zhuāng),当无法避免需在热力管道上方平行安装时,应不小于1000mm,其间应采取有效的隔热措施(指针对问题的解决办法)。
